Menulis Persamaan Matematika di Web (MathJax)



Bagi pengguna blogger yang kesulitan mengetik suatu persamaan matematika yang cukup kompleks, anda bisa mencoba menggunakan tools dari MathJax. Kadang anda cukup kesulitan jika harus mengetik persamaan seperti ini.
\[\vec{F}=m \frac{d \vec{v}}{dt} + \vec{v}\frac{dm}{dt}\]
Sebelum mulai mengetik, setting terlebih dahulu mathjax di blogspot. Langkahnya seperti berikut ini:
1. Login ke blogger.com
2. Klik "Theme"
3. Klik "Template"
4. Klik "Edit HTML"
5. Copy script berikut ini :

<script type="text/javascript" src="http://cdn.mathjax.org/mathjax/latest/MathJax.js">
MathJax.Hub.Config({
 extensions: ["tex2jax.js","TeX/AMSmath.js","TeX/AMSsymbols.js"],
 jax: ["input/TeX", "output/HTML-CSS"],
 tex2jax: {
     inlineMath: [ ['$','$'], ["\\(","\\)"] ],
     displayMath: [ ['$$','$$'], ["\\[","\\]"] ],
 },
 "HTML-CSS": { availableFonts: ["TeX"] }
});
</script>

6. Kemudian letakkan sebelum tag </head>.
7. Save template

Setelah selesai, coba buat postingan baru kemudian ketikkan kode ini
pada bagian Compose . Sehingga ketika di preview akan muncul persamaan berikut:
\[e=m c^2\]
Bagi pengguna yang mungkin sudah familiar dengan LaTex saya rasa tidak terlalu sulit untuk mengetik struktur persamaan diatas. Tetapi bagi yang masih kesulitan menggunakan LaTex, anda bisa menggunakan equation editor online, salah satu contohnya CodeCogs Equation Editor.

1. Caranya, ketik persamaan e=mc2 pada workspace editor:

2. Ganti pada option bar LaTex


3. Copykan kode pada post editor di blogspot anda (pada menu Compose)

Sumber:

http://tex.stackexchange.com/questions/13865/how-to-use-latex-on-blogspot
http://www.jagomatematika.com/2016/07/cara-menulis-rumus-atau-simbol-matematika-di-blogspot-dengan-menggunakan-mathjax.html

Teknik Balancing Pada Motor Unbalance

Balancing adalah suatu proses memperbaiki distribusi massa pada rotor yang berputar dengan menambahkan atau mengurangkan massa pada rotor sehingga rotor berputar pada bearing tanpa menyebabkan gaya sentrifugal yang tidak seimbang.

Pada proses balancing terdapat tiga teknik dalam melakukan balancing yaitu :
  1. Teknik balancing satu bidang (single plane balancing)
  2. Teknik balancing dua bidang ( two plane balancing )
  3. Teknik balancing banyak bidang ( multi plane balancing )
Dasar dari teknik balancing sendiri adalah menggunakan teknik satu bidang, yang kemudian dikembangkan menjadi teknik lebih dari satu bidang.

Teknik balancing bidang tunggal ( single plane balancing )

Ketika pusat massa bergeser dari poros putaran maka dapat dikatakan terjadi ketidakseimbangan statis. Untuk menentukan apakah terjadi ketidakseimbangan atau tidak dapat diketahui dengan memutar disk sampai berhenti dan menandai titik terendah pada disk dan diulangi proses ini beberapa kali. Ketidakseimbangan dideteksi dengan prosedur yang diketahui sebagai statik unbalance. Static unbalance dapat dilakukan dengan menghilangkan (melubangi) logam yang ditandai atau dengan menambahkan beban pada 180° dari titik yang ditandai. Karena magnitude ketidakseimbangan tidak diketahui maka jumlah material yang dihilangkan atau ditambahkan ditentukan dengan trial and error. Prosedur ini dinamakan single plane balancing karena semua massa terletak pada satu bidang. Jumlah ketidakseimbangan dapat ditemukan dengan memutar disk dengan kecepatan ω dan mengukur reaksi pada dua bearing sebagaimana gambar dibawah. Jika massa m diletakkan pada radius r disk maka akan timbul gaya sentrifugal mrω2.

\[F_{1}=\frac{a_{2}.m.r.ω^2}{l}\]
\[F_{2}=\frac{a_{1}.m.r.ω^2}{l}\]
Single Plane Balancing Disk
Prosedur yang lain untuk balancing single-plane adalah dengan menggunakan vibration analyzer sebagaimana digambarkan di bawah, dimana disk dipasangkan ke poros yang berputar yang memiliki bearing A dan digerakkan oleh motor dengan kecepatan angular (ω). Sebelum memulai prosedur rotor dan stator ditandai dengan reflektor sebagaimana gambar dibawah. Tachometer ditempatkan pada sisi rotor. Sinyal getaran dihasilkan oleh ketidakseimbangan dapat dibaca dari indikator meter pada vibration analyzer. Ketika rotor berputar pada kecepatan ω, tanda pada rotor akan muncul pada posisi dengan sudut θ karena phase lag response dan hal ini terdeteksi oleh tachometer. Sudut θ dan amplitudo A (dibaca pada analyzer) disebabkan oleh ketidakseimbangan.


Teknik single plane balancing menggunakan vibration analyzer
Kemudian ditambahkan massa koreksi (trial weight) yang diletakkan pada posisi yang berlawanan dengan gaya unbalance yang terjadi pada rotor. Kemudian magnitude dan phase vibrasi akibat unbalance diukur oleh vibration analyzer. Efek dari trial weight tersebut kemudian dihitung menggunakan metode metode sudut fasa sehingga diketahui letak dimana beban yang tidak terdistribusi secara merata pada rotor berada. Magnitude vibrasi diukur oleh accelerometer  yang merupakan alat untuk mengukur percepatan getaran, yang ditempatkan pada sisi  tepat diatas bearing mengukur percepatan getaran yang terjadi pada arah axial. Selanjutnya sinyal dari accelerometer diubah menjadi displacement. Sensor tachometer digunakan untuk mentrigger dan mengukur posisi sudut rotor. Sinyal dari tachometer kemudian dipergunakan sebagai sudut referensi pada proses balancing dengan menggunakan metoda sudut fasa. Setelah beban yang tidak terdistribusi secara merata telah diketahui, maka dilanjutkan dengan pemberian beban pada rotor agar dapat menyeimbangkan gaya sentrifugal akibat massa yang tidak terdistribusi dengan baik.

Penggunaan penanda fase pada piringan



Pengertian Vibration Severity

Vibration severity adalah batasan standar apakah getaran pada suatu mesin masih dapat ditoleransi atau tidak. Standar toleransi getaran ini ditetapkan oleh badan standar internasional (ISO) atau pabrikan pembuat mesin. Beberapa standar vibration severity diantaranya adalah: ISO 2372, API (American Petroleum Institute) 610, 611, 613 dan standar vibrasi IRD Mechanalysis. Tetapi pada industri yang sudah menggunakan mesin yang umurnya sudah cukup lama, biasanya menggunakan data trending untuk mengetahui tingkat vibrasinya. Hal ini disebabkan akibat pergantian komponen yang ada pada mesin lama berbeda dengan kondisi mesin yang baru. Terkadang vibrasi yang agak tinggi pada mesin lama tidak serta merta menandakan mesin tersebut dalam kondisi yang tidak baik. Oleh karena itu kita perlu mengetahui trend vibrasi pada jangka waktu tertentu, sehingga kita bisa menyimpulkan kondisi mesin tersebut.

Biasanya, getaran dapat diukur dalam besaran percepatan, kecepatan, atau perpindahan getaran. Analisis dasar-dasar sinyal biasanya dilakukan pada getaran sinyal menggunakan satuan RMS (root mean square), puncak (peak), atau puncak ke puncak (peak to peak). Velocity RMS (kecepatan rms) adalah keseluruhan indikator yang paling umum digunakan, karena berhubungan langsung dengan tingkat stres mesin selama pengoperasiannya. Nilai RMS kemudian dibandingkan dengan nilai-nilai karakteristik untuk jenis mesin dengan daya tertentu. Tabel di bawah menunjukkan nilai-nilai yang disarankan oleh ISO 10816 Bagian 3, yang mencakup sebagian besar mesin industri:


Keterangan:
Kelas I. Mesin berukuran kecil (bertenaga 0-15 KW)
Kelas II. Mesin berukuran menengah (bertenaga 15-75 KW)
Kelas III. Mesin berukuran besar (bertenaga> 75 KW) dipasang padastruktur dan pondasi (Bantalan kaku)
Kelas IV. Mesin berukuran besar (bertenaga> 75 KW) dipasang pada struktur (Bantalan Fleksibel)


Tujuan Dan Keuntungan Pengukuran Vibrasi Mesin

Secara umum, tujuan pengukuran vibrasi dilakukan untuk mengetahui kondisi mesin. Sebagaimana dokter melakukan cek kondisi tubuh untuk mengetahui seorang pasien sedang dalam kondisi sehat, sakit, ataukah sakit yang parah. Kondisi/ kesehatan mesin dapat kita amati dari berbagai peristiwa fisis yang muncul seperti kondisi getaran, temperatur, kondisi oli, dsb. Kondisi tersebut sangat perlu diketahui untuk memastikan bahwa mesin tetap bisa beroperasi, jangan sampai ketika beroperasi secara tiba-tiba mesin rusak sehingga proses produksi tidak bisa berjalan sebagaimana mestinya. Kerusakan yang secara tiba-tiba akan sangat merugikan karena biaya yang dikeluarkan akan menjadi cukup besar dan sebaliknya jangan sampai kita memperbaiki mesin yang sedang dalam kondisi baik dimana hal tersebut juga akan membuang-buang biaya untuk perawatan yang sia-sia.

Spektrum vibrasi yang muncul pada mesin [1]
Hampir semua industri melakukan analisa kondisi mesin dengan cara mengukur vibrasinya. Pengukuran vibrasi merupakan yang paling mudah diamati karena parameter tersebut merupakan parameter yang akan paling cepat berubah akibat pengaruh perubahan beban mesin, perubahan kecepatan, perubahan tekanan operasi, atau perubahan temperatur operasi. Suatu contoh: suatu mesin yang digunakan untuk memompa fluida dengan massa jenis yang lebih besar, vibrasi nya akan semakin tinggi jika dibandingkan dengan mesin yang digunakan untuk memompa fluida dengan massa jenis yang lebih kecil. Hal tersebut akibatnya mempengaruhi masa pemakaian spare part yang digunakan sehingga dibutuhkan suatu ilmu analisis untuk mengetahui kondisi spare part melalui analisa vibrasi. Jika kerusakan pada spare part tidak segera dideteksi maka akan terjadi kerusakan yang lebih parah sehingga akan merusak komponen lainnya.

Kerusakan tidak hanya terjadi akibat faktor operasi saja, melainkan bisa juga terjadi akibat proses instalasi mesin  yang tidak sempurna. Instalasi struktur penempatan pompa juga berpengaruh, semisal kita melakukan penyambungan shaft  antara rotor mesin dengan pompa jika tidak sesumbu maka akan terjadi misalignment. Akibatnya terjadi kerusakan pada coupling, rotor, shaft, bearing, bahkan mesin itu  sendiri. Oleh karena itu, setiap selesai melakukan suatu instalasi kita perlu melakukan pengamatan vibrasi untuk memastikan bahwa mesin yang kita pasang sudah sesuai.

Keuntungan Analisis Vibrasi

Mudah diprediksi:  Studi menunjukkan bahwa analisis vibrasi dapat mendeteksi kerusakan lebih awal, sehingga staf maintenance dapat membuat jadwal perawatan dan menyiapkan spare part yang dibutuhkan

Aman: Dengan melakukan pengecekan vibrasi secara rutin informasi tentang kondisi mesin memungkinkan operator untuk mengganti part yang rusak sebelum kondisi yang lebih berbahaya terjadi.

Pendapatan Meningkat: Mesin yang terawat memiliki lebih sedikit kesempatan gagal yang tak terduga dan serius, Sehingga produksi dapat terus berjalan tanpa adanya gangguan akibat kerusakan mesin. Ketika kondisi mesinr terus dipantau, pemeliharaan dapat dijadwalkan sesuai kebutuhan, bukan hanya dengan akumulasi jam operasi.

Andal: Monitoring vibrasi mesin dapat meninggikan nilai keandalan suatu mesin, sehingga peluang gagal lebih kecil.

Hemat Biaya: Monitoring vibrasi dapat menghindarkan kerusakan parah pada mesin yang mengakibatkan kerusakan menjalar ke komponen lain sehingga biaya perwatan bertambah. Bandingkan jika kita mengetahui lebih awal part mana yang rusak, maka kerusakan yang lebih besar dapat diatasi sehingga dampaknya biaya perbaikan menjadi lebih ringan. Suatu studi menunjukkan bahwa dengan analisis vibrasi, perusahaan dapat menghemat biaya hingga 20:1.

Manajemen Lebih Baik: Dengan mengetahui kondisi mesin maka, jadwal, penganggaran, dan produktivitas suatu proses dapat diestimasi oleh manajemen.

Sumber:
[1] http://www.maintenanceworld.com/wp-content/uploads/2013/07/528-1.jpg






Arung Jeram Murah Sumber Maron Malang

Bagi anda yang ingin bermain arung jeram tetapi dengan budget yang terbatas, anda bisa mencoba wahana baru di Malang yakni Sumber Maron. Mungkin masih banyak yang belum familiar dengan tempat ini, maklum tempatnya yang cukup jauh dari kota Malang membuat tempat ini sulit diketahui oleh wisatawan dari luar kota.

Sungai disamping jalan setapak
Terletak di Desa Karangsuko, Kecamatan Pagelaran, Malang, Jawa Timur tempat ini sebenarnya tidak cukup jauh dari kota Kepanjen Malang. Ketika memasuki daerah tempat wisata ini, kita seolah tidak sedang memasuki tempat wisata pada umumnya karena letaknya berada di area perumahan masyarakat. Pertama datang ketempat ini kita akan melewati jalan setapak yang menurun mengikuti sungai kecil dengan disampingnya ada penjual makanan, ruang ganti, dan penjual peralatan bermain air.

Sungai disamping jalan setapak dengan air yang jernih dan deras

Selfie dengan teman-teman lab Vibrastic ITS

Beberapa meter kita berjalan kita akan mendengarkan suara gemercik air yang berasal dari air terjun yang bernama grojogan sewu. Air yang mengalir tentu saja sangat jernih dan rasanya ingin mengajak kita untuk ikut bermain dengannya. Tidak hanya itu saja, dibawah air terjun terdapat sungai yang cukup jernih yang mengalir dengan cukup deras. Sungai ini biasa digunakan oleh pengunjung untuk menikmati permainan arung jeram mini.

Arung Jeram Mini

Persiapan arung jeram mini

Dan kitapun meluncur bersama-sama
Kita bisa menikmati arung jeram mini sepuasnya dengan harga yang sangat terjangkau. Kenapa saya sebut dengan arung jeram mini? karena untuk menyusuri sungai lazimnya kita menggunakan perahu dan dayung, tetapi disini perahu tersebut diganti dengan ban mobil dengan diameter yang cukup besar untuk diduduki orang dewasa. Meskipun begitu, tentu saja tidak mengurangi keseruan bermain karena sungai yang kita lewati mepunyai arus yang cukup deras dan panjang. Banyak sekali jasa penyewaan ban dan ruang ganti plus loker yang disediakan ditempat ini sehingga kita bisa lebih merasa aman dengan barang kita ketika bermain.

Titik start arung jeram

Meluncur diatas derasnya air

Menikmati hidup
Untuk menuju titik start awal permainan arung jeram, kita harus berjalan sekitar 200 meter melewati jalan berbatu. Kemudian kita akan menemui sebuah sungai yang cukup lebar dan dangkal, disinilah kita akan memulai permainan ini. Kita cukup perlu duduk diatas ban kemudian, byurrrr.... kita meluncur bersama arus air yang cukup deras. Melewati sungai yang berbatu hingga akhirnya pada jarak kira-kira 500 meter kita akan dicegat oleh penjaga wisata ini karena tidak diizinkan untuk mengkuti arus yang lebih jauh karena faktor keselamatan.

Air Terjun

Bermain dibawah guyuran air terjun

Selain bermain arung jeram mini, kita juga bisa menikmati air terjun dengan pemandangan yang sangat bagus. Guyuran air disini bisa kita gunakan untuk terapi menghilangkan pegal dan penat setelah bermain arung jeram.  Seperti tempat wisata pada umumnya, tempat ini sangat cocok untuk tempat berfoto karena memiliki pemandangan yang sangat indah.

Kolam Renang


Bersama paklek, menikmati kolam yang bening

Ada satu lagi wahana yang bisa kita nikmati ditempat ini, kita bisa berenang disebuah kolam alam yang cukup besar dengan air yang sangat jernih. Sebenarnya kolam ini terbuat dari sungai yang dibendung untuk keperluan pembangkit listrik dibawahnya. saking beningnya, ketika berenang kita bisa melihat dasar kolam dan ikan emas berenang dengan sangat jelas. Tempat ini sangat cocok untuk spot bagi pecinta underwater photography.

Masih sama

Dia bernama Fanis (Teknik Fisika 2013) seorang playboy cap kabel

Saudara dekat beda orang tua, wkwk mirip-mirip Fanis tipe-nya

Untuk menikmati wahana-wahana tersebut, kita hanya diwajibkan membayar tiket masuk sebesar Rp 3.000 untuk orang dewasa dan Rp 2.000 untuk anak-anak. Sementara itu, untuk menikmati river tubing, wisatawan cukup menambah Rp 5.000 untuk sewa ban.

Fasilitas

Setelah kita puas bermain, kita juga bisa menikmati kuliner dan snack yeng tersedia di sekitar wahana. Kuliner yang disediakan merupakan khas malang seperti bakso. mi pangsit, nasi goreng, pecel, dll. kita bisa menikmati makanan tersebut dengan harga yang menurut saya sangat terjangkau dengan kualitas tak kalah dengan restoran. Selain itu, juga disediakan gasebo-gasebo untuk istirahat dengan fasilitas terapi ikan.

Kecapekan setelah 4 jam bermain
Sebelum anda mengunjungi tempat ini, saya mempunyai beberapa tips agar aman dan nyaman saat menikmati wahana ditempat ini.
  1. Bawa baju ganti lengkap dengan peralatan mandi
  2. Gunakan sandal outdoor/gunung karena tempat ini sangat licin dan batu sepanjang jalan cukup tajam.
  3. Agar barang anda aman selama bermain, titipkan diloker disekitar wahana (harga murah).
  4. Bagi yang suka berfoto menggunakan ponsel, usahakan membawa pelindung air dengan gantungan di leher karena rawan jatuh kedalam air yang cukup deras.
  5. Kalau anda berkunjung bersama anak kecil, anda harus memberikan pengawasan yang ekstra karena area ini cukup rawan bahaya tenggelam.
  6. Jangan buang sampah sembarangan
Itu saja dari saya, semoga liburan anda menyenangkan.

Cara membaca spesifikasi headset/ headphone

Ketika kita membeli suatu headphone seringkali kita mengabaikan spesifikasi yang ada didalamnya. Sama halnya dengan membeli suatu gadget, membeli headphone pun harus kita sesuaikan dengan kebutuhan kita. Misalnya, ketika kita mau membeli gadget kita kadang bertanya apa prosesornya? Berapa RAMnya? Berapa memorinya?, dll. Membeli headphone pun kita juga perlu bertanya berapa frequency response-nya? Berapa impedansinya? Berapa SPL maksimalnya?, dll. Pertanyaan tersebut penting diketahui selain hanya menyebutkan suatu merek yang akan kita beli. Rata-rata ketika kita membeli headphone dengan brand bagus seperti  Sennheiser, Audio Technica, Samson, Dr. Bye kita sering mengabaikan spesifikasinya, hal tersebut tidak salah karena kualitas audio yang akan kita dengar tentu akan sangat bagus kualitasnya. Sebagai pembeli yang cerdas, sepatutnya kita mengetahui karakteristik barang yang akan kita beli sesuai dengan kebutuhan kita misal apakah untuk keperluan: rekaman, main game, atau hanya mendengarkan musik saja sehingga penggunannya pun akan sesuai dengan yang kita butuhkan dan tentunya kita bisa menghemat uang kita. Setiap merek pasti memiliki spesifikasi yang berbeda-beda, disini saya akan menshare pengetahuan saya, bagaimana cara membaca spesifikasi suatu headphone/ headset. Saya akan memberikan contoh bagaimana cara membaca spesifikasi headphone Samson SR850, dimana spesifikasinya sangat umum.

Headphone [10]

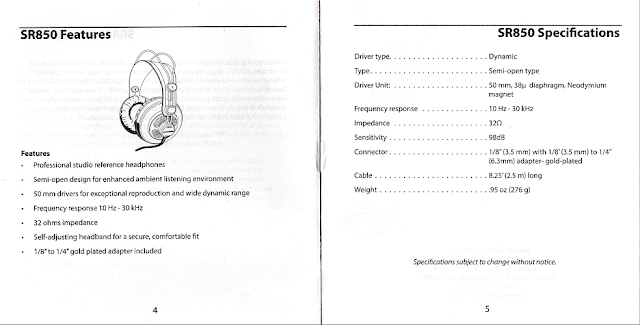

Spesifikasi headphone Samson SR850

Professionals studio reference headphones

Headphone ini dikhususkan untuk penggunaan di studio semisal pada proses rekaman.

Semi-open design

Open vs closed headphone [1]

Dari segi desain, headphone dibagi menjadi 2 yakni headphone tipe terbuka (open), semi terbuka (semi-open), dan tertutup (closed). Untuk desain terbuka, suara dari  luar bisa masuk. Pada penutup driver, biasanya berbahan seperti  betuk lubang-lubang seperti ram. Open headphone biasanya memiliki suara yang lebih natural dibandingkan tipe closed. Hal ini terjadi karena suara yang terpancar dari driver bisa menyebar ke telinga dan lingkungan sehingga tidak hanya terisolasi didalam headphone. Ciri khas headphone tipe open adalah suara bass terasa lebih lemah dibandingkan tipe closed hal inilah yang menjadi keunggulan karena kita bisa mendengarkan suara di frekuensi lain dengan sama rata (tidak dominan oleh bass). Headphone tipe open sangat cocok untuk penggunaan studio dan riset yang berhubungan dengan telinga, tetapi tidak cocok untuk kebutuhan sehari-hari karena alasan privasi. Sebaliknya, desain closed sangat cocok untuk penggunaan hanya mendengarkan musik karena suara lebih fokus, bass lebih besar, dan privasi lebih terjaga. Desain semi open diciptakan agar multifungsi, selain untuk penggunaan studio juga bisa nyaman dalam mendengarkan musik atau film.

50 mm driver tipe dynamic

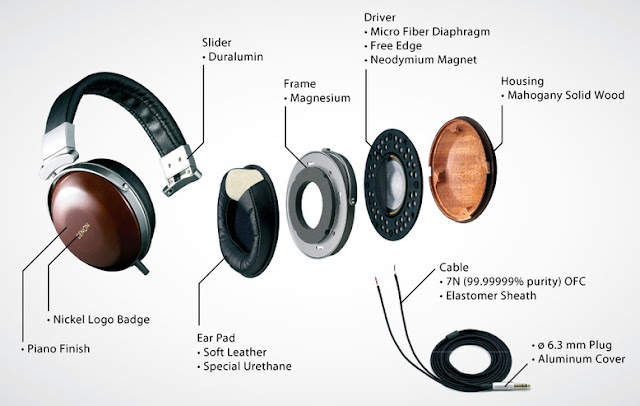

Susunan driver pada headphone [2]
Dynamic vs BA [11]


Driver adalah alat yang berfungsi memproduksi suara agar bisa didengarkan telinga, pada headphone Samson SR850 diameternya sebesar 50  mm atau 5 cm. Teknologi yang paling umum dipakai untuk menghasilkan suara adalah tipe dynamic. Driver ini berupa coil yang bergerak, oleh karena itu biasa disebut sebagai driver dinamis. Prinsip operasinya terdiri dari unsur magnet stasioner ditempelkan ke frame dari headphone yang membuat medan magnet statis. Kelebihan dari driver tipe dynamic dapat menghasilkan suara yang bagus pada frekuensi rendah. Selain teknologi dynamic, juga ada teknologi lain yang bernama Balanced Armature (BA) yang memiliki keunggulan suara yang dihasilkan lebih detail pada frekuensi tinggi.

Frequency Response

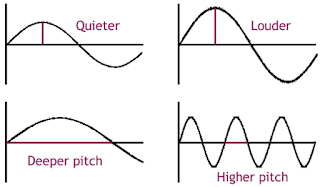

Pengarug bentuk gelombang terhadap SPL dan pitch [3]

Kemampuan melengking (pitch) atau tidaknya suatu sumber bunyi ditentutakan oleh nilai frekuensinya. Setiap driver pada speaker memiliki rentang respon frekuensi yang berbeda-beda, respon ini mempengaruhi jenis suara yang dikeluarkan oleh suatu headphone. Semakin lebar rentang frekuensinya, maka variasi suara yang dihasilkan semakin lengkap pula sesuai frekuensi yang dikeluarkan alat musik aslinya sehingga kualitasnya semakin baik. Kita ambil contoh diatas 10 Hz – 30 kHZ, angka 10 Hz menunjukkan batas terendah suara yang dapat diproduksi. Semakin rendah frekuensi bawahnya maka headphone akan semakin baik, karena suara berfrekuensi rendah menyatakan karakter suara bass. Kemudian angka 30 kHz menunjukkan batas  atas suara yang dapat diproduksi. Semakin tinggi frekuensi atasnya maka headphone akan semakin baik, karena suara berfrekuensi tinggi menyatakan karakter suara treble. Tidak semua frekuensi suara dapat kita dengar, kita hanya mampu mengidentifikasi bunyi dengan frekuensi 20 Hz – 20 kHz saja. Tapi setidaknya dengan rentang frekuensi yang lebih lebar, kita dapat menikmati sensasi suara dengan kualitas yang lebih jelas dan baik. Untuk menguji benar tidaknya klaim yang diberikan oleh produsen headphone,  anda dapat mencoba dengan cara membangkitkan suara dari rentang frekensi 0  - 30 kH, jika anda dapat mendengar dengan jelas suara pada masing-masing frekuensi maka dipastikan bahwa klaim tersebut benar.

Impedansi 32 Ohm

Impedansi headphone [4]
Amplifier untuk headphone [5]

Impedansi menggambarkan besar tahanan dari driver  headphone. Nilai tahanan berhubungan dengan besarnya arus yang bisa lewat ataupun voltase yang dibutuhkan oleh driver agar bisa menghasilkan sumber bunyi. Jadi impedansi berhubungan dengan daya yang dibutuhkan driver untuk beroperasi. Untuk penggunaan secara umum pada gadget, ipod, hp umumnya headphone bisa menghasilkan suara maksimalnya dengan nilai impedansi sekitar  32 ohm. Tidak semua headphone bisa bunyi ketika dicolokkan pada smartphone atau ipod hal ini karena nilai impedansi headphone tersebut cukup besar. Headphone untuk profesional biasanya memiliki drive speaker yang cukup besar sehingga nilai impedansinya pun meningkat mulai dari 100 – 600 ohm. Untuk menjalankan headphone  tersebut biasanya dibutuhkan suatu penguat atau amplifier agar daya yang dihasilkan pun dapat meningkat. Tetapi ada juga beberapa headphone dengan impedansi antara 50 – 70 ohm yang masih bisa berjalan pada smartphone tetapi tidak berjalan dalam kondisi maksimalnya. Headphone yang lebih besar biasanya memiliki suara yang flat pada semua rentang frekuensi sehingga kualitasnya semaki baik pula.

Sensitifitas

Ambang pendengaran manusia [6]

Sensitifitas  headphone menunjukkan nilai seberapa keras headphone dalam memproduksi suara. Nilai tersebut dinyatakan dalam bentuk tingkat tekanan bunyi/ sound pressure level dengan satuan desibell (dB). Contoh: 98 dB. Jadi suara yang dihasilkan maksimal bisa mencapai 98 dB. Semakin besar nilai sensitifitas maka akan keras suara yang dihasilkan, sehingga kita tidak perlu volume yang besar pada pemutar yang kita gunakan. Dalam penggunaan headphone anda harus lebih berhati-hati karena semakin keras suara maka fungsi pendengaran anda akan semakin cepat tergganggu.

Connector

Konektor pada headphone [7]

Biasa disebut dengan jack, untuk penggunaan pada smartphone biasanya menggunakan diameter 3.5 mm. Untuk penggunaan pada perangkat dengan colokan output yang lebih besar biasanya ditambahkan ekstensi jack dengan diameter 6.3 mm. Tips dalam memilih  headset atau headphone, plih yang berlapiskan emas karena nilai konduktornya lebih baik sehingga suara yang dihasilkan lebih jelas.

Cable Length: 2.5 meter

One sided vs double sided headphone [8]

Maksudnya, panjang kabel headphone adalah 2.5 meter. Single-sided berarti kabel keluar dari satu sisi yang biasanya dari sisi kiri headphone (kelebihannya praktis dan ringkas). Tetapi headphone dengan kualitas suara baik biasanya menggunakan double-sided dimana kabel keluar dari sisi kiri dan sisi kanan. OFC copper cable berarti Oxygen Free Copper yang menunjukan tipe tembaga dan kualitas (Oxygen-Free) kabel yang dipakai. Ada beberapa macam tipe kabel yang dapat dipakai, mulai dari Copper, Silver, dan Silver Plated Copper (SPC), dimana tiap-tiap tipe tadi memiliki kadar kualitas konduktor yang berbeda-beda.

Tips membeli headphone:

Cara terbaik untuk menentukan headphone yang tepat adalah dengan mencoba sendiri di telinga kita apakah nyaman atau tidak. Jika memang serius ingin membeli kualitas yang baik pilihlah merek yang sudah terkenal dipasaran  atau cari di forum-forum  yang biasa berbicara masalah alat musik.

Sumber:

[1] https://shurebenelux.wordpress.com/2014/04/08/open-back-vs-closed-back-headphones/
[2] http://www.thetubdoc.com
[3] http://facadesconfidential.blogspot.sg/2012/06/acoustic-properties-of-glass-not-so.html
[4] http://nwavguy.blogspot.sg/2011/02/headphone-impedance-explained.html
[5] http://theroundingsound.com/best-headphone-amp-under-100/
[6] http://www.rockfon.com/performance/acoustics/how+to+improve+acoustics/sound+pressure
[7] http://songwritter.ru
[8] http://www.instructables.com/id/How-to-modify-a-2-sided-wire-headphone-to-1-sided-/
[9] https://www.headfoniastore.com/2014/09/belajar-membaca-spesifikasi-headphone/
[10] http://projectknightsec.com/buying-guide-for-a-new-headphone/
[11] http://cdn.head-fi.org/c/c1/694x251px-c17cfbe3_e-q7graph.jpg

Jenis-Jenis Kerusakan Mesin Dan Cirinya

Unbalance

Unbalance adalah kondisi dimana pusat massa tidak sesumbu dengan sumbu rotasi sehingga rotor mengalami gaya vibrasi terhadap poros sehingga menghasilkan gaya sentrifugal. Ada beberapa faktor yang menyebabkan terjadinya unbalance yakni: kesalahan saat proses pemesinan dan assembly, eksentrisitas komponen, adanya kotoran saat pengecoran, korosi dan keausan, distorsi geometri karena beban termal dan beban mekanik serta penumpukan material. Karakteristik dari unbalance ini dapat diketehui dengan adanya amplitudo yang tinggi pada 1 x RPM, seperti yang ditunjukkan gambar 1. Tetapi adanya amplitudo pada 1x RPM tidak selalu Unbalance, tanda lainnya adalah rasio amplitudo antara pengukuran arah horizontal dan vertikal kecil (H/V < 3). Ketika pada kondisi dominan unbalance, maka getaran radial (Horizontal dan Vertikal) akan secara normal jauh lebih tinggi dibandingkan axial. Pada pompa normal, getaran horizontal lebih tinggi dari vertical. Amplitudo di 1x RPM secara normal ≥ 80% dari amplitudo keseluruhan ketika masalah dipastikan unbalance.

Gambar 1 Spektrum Vibrasi Unbalance

Resonansi kadang – kadang dapat memperbesar efek dari unbalance. Unbalance juga dapat memberi kontribusi terbesar pada  loosness (Aus). Ketika unbalance lebih domiman daripada masalah yang lain, beda fase antara horizontal dan vertikal sekitar 90˚ (±30˚) pada bearing yang sama. Unbalance pada motor biasanya tetap dan fase yang berulang di arah radial

Misalingment

Ketidaklurusan ( misalignment) terjadi ketika frekuensi shaft yang berputar satu kali putaran atau dapat juga terjadi dua dan tiga kali putaran. Normalnya disebabkan adanya getaran  yang tinggi pada  axial dan radial, tetapi tidak selalu tinggi pada  axial saja, khususnya saat kondisi parallel offset lebih mendominasi dibandingkan Angular misalignment. Menghasilkan getaran lebih besar dari keadaan normal di 2x RPM dimana dapat terjadi bukan hanya di arah axial tapi juga di radial.

Jika misalignment menjadi semakin buruk hal ini dapat disebabkan besarnya nilai harmonik dimana akan menghasilkan spektrum nampak seperti masalah looseness. Untuk misalignment parah, pengukuran Radial (horizontal dan vertikal) perbedaan fase terdapat pada 0˚ atau 180˚ (±30˚) antara sisi dalam dan sisi luar bearing. Kebanyakan dari waktu, perbedaan  fase  horizontal  mendekati   180˚   pergeseran   fase  dibandingkan   dengan perbedaan fase vertikal.

Gambar 2 Spektrum Vibrasi Misalignment
Angular Misaligment


Gambar 3 Angular Misalignment
Getaran axial tinggi, terutama pada 1x, 2x, dan 3x RPM, satu dari puncak ini (peak) kadang – kadang lebih  dominan  dari  pada  yang  lain.  Umumnya  amplitudo  antara  2x  atau  3x  RPM mencapai kira – kira      30 – 50% dari 1x RPM di arah axial. Indikasi terbaik adalah perbedaan fase 180˚ bersebrangan kopling di arah axial. Dari kerusakan   ini kemungkinan juga mengindikasikan adanya masalah kopling. Angular misaligment kemungkinan terdapat pada 1x RPM harmonik, seperti juga mechanical looseness (kelonggaran mekanik) gerakan harmonik ganda ini tidak selalu mengeluarkan suara gaduh pada spektra.

Parallel Misaligment

Gambar 4 Parallel Misaligment

Shaft  pada  paralel  misalignment  terlihat  offset.  Misaligment  ini  mempunyai kesamaan  gejala pada  getaran  Angular,  tetapi  menunjukan  tingginya  getaran  radial dimana mencapai fase 180˚ bersebrangan dengan kopling, amplitudo di 2x RPM lebih besar daripada di 1x. Amplitudo tidak selalu berada pada 1x, 2x, atau 3x yang lebih dominan, tetapi ketinggian relative di 1x dimana selalu diindikasi pada tipe kopling dan konstruksi. Ketika kedua arah Angular dan arah radial menjadi semakin tinggi, keduanya dapat menciptakan tingginya peak amplitudo jauh lebih tinggi dari harmoninya (4x - 8x) atau ketika rangkaian frekuensi harmonik tinggi serupa dengan mechanical looseness. Tipe kopling dan material akan membawa pengaruh yang besar pada spektrum ketika gejala misaligment ada, hal ini tidak ada pengaruh pada peningkatan suara gaduh.

Cocked bearing / Bearing misalignment

Untuk kerusakan ini getaran axial terjadi pada 1x dan 2x RPM, fase axial terjadi di empat bagian dengan sudut 90˚ satu sama lain juga akan terjadi pergeseran sudut 90  dari point ke point selanjutnya.

Untuk meluruskan kopling atau membalance rotor tidak akan memecahkan masalah, cara yang paling efektif adalah bearing  harus diganti dan pasang bearing  yang tepat (diameter inner bearing  harus simetris). Titik 1, 2, 3, dan 4 merupakan pengukuran axial, titik tersebut harus 90˚ terpisah satu sama lain.
Gambar 5 Bearing Misalignment

Kerusakan Bearing

Kerusakan   bearing   (defective   antifriction   bearing)   mempunyai   ciri   yaitu mempunyai puncak ( peak ) tinggi beberapa kali RPM, 1x, 2x, 3x, 4x, ...10x. Vibrasi akan timbul jika bearing sudah parah. Pada spektrum akan tampak impact (tubrukan) beberapa frekuensi dengan amplitudo tinggi seperti ditunjukkan gambar 6.

Gambar 6 Spektrum Vibrasi Kerusakan Bearing

Looseness

Tidak rapat ( mechanical looseness ) terjadi pada frekuensi dua kali putaran, penyebabnya terjadi karena perubahan keseimbangan dan alignment. Biasanya terjadi pada arah axial dan kejadiannya sering bersamaan dengan unbalance dan misalignment Karakteristik loosness dapat diketahui pada spektrum dengan adanya beberapa amplitudo tinggi khususnya pada 1 x RPM, 1,5 x RPM dan harmonik seperti yang terlihat pada gambar 7.   Looseness biasanya disebabkan oleh structural looseness dari tumpuan mesin, pondasi, baut yang kendor, dan deteriorated grouting.

Gambar  7 Spektrum Vibrasi Looseness


Alasan suara terdengar lebih jelas saat malam

Pernahkah anda mengamati bahwa suara pada malam hari lebih keras dibandingkan pada malam hari. Contoh sederhana, pernahkah anda merasakan bahwa bunyi kendaraan yang melintas di jalan raya pada malam hari terasa lebih keras daripada disiang hari? Contoh lain, apakah anda bisa dengan sangat jelas mendengarkan suara angin dimalam hari dibandingkan disiang hari? Kalau pernah apakah anda tahu mengapa bisa demikian?

Banyak orang mengira hal tersebut terjadi akibat pada malam hari kondisi lingkungan menjadi lebih sepi sehingga kita bisa mendengar lebih jelas suara-suara yang lain seperti bunyi angin, jangkrik, sepeda motor, dll meskipun sumbernya cukup jauh dari kita. Sebenarnya hal tersebut cukup logis karena manusia cenderung dapat memfokuskan satu suara yang ingin didengar dan bisa mengabaikan suara yang lain dan pada malam hari suara yang lain hampir tidak ada sehingga kita bisa dengan mudah mengidentifikasi suara yang cenderung lebih keras daripada suara di sekitar kita.

Pembiasan cahaya pada kasus pensil yang dimasukkan gelas berisi air [1]

Proses terjadinya refraksi cahaya [2]


Bukan karena kondisi lingkungan yang sepi yang menjadi penyebab kenapa suara menjadi lebih keras, tetapi fenomena refraksi bunyilah yang menjadi faktor utama terjadinya peristiwa tersebut. Pertanyaannya, Bukankah refraksi hanya terjadi pada cahaya saja? Apakah bunyi bisa mengalaminya?

Bunyi adalah suatu gelombang yang mana bisa mengalami fenomena Pemantulan (Refleksi), Pembiasan (Refraksi), Dipadukan (Interferensi), Pelenturan (Defraksi) dan Polarisasi. Pada gambar diatas terjadi peristiwa refraksi cahaya akibat perbedaan indeks bias medium air dan udara sehingga pensil yang lurus tampak seolah-olah bengkok ketika dilihat dari samping. Indeks bias erat hubungannya dengan kerapatan suatu medium. Begitu halnya demikian dengan cahaya, bunyi juga dapat mengalami peristiwa refraksi akibat perbedaan kerapatan partikel yang berada di udara. Perbedaan kerapatan partikel terjadi akibat perbedaan suhu. Pada suhu yang lebih dingin, partikel cenderung lebih rapat daripada suhu yang lebih panas.



Perambatan bunyi di siang hari [3]


Pada siang hari, udara pada permukaan bumi lebih panas daripada udara di bagian atmosfer. Sehingga, kecepatan bunyi dibawah lebih lambat daripada di bagian atmosfer. Akibatnya gelombang suara yang menuju kearah bumi akan dibiaskan menuju kearah atmosfer (menjauh dari telinga kita). Sehingga, suara yang kita dengar akan terasa kurang jelas karena tidak menjangkau jarak yang lebih jauh menuju ke telinga kita .

Perambatan bunyi di malam hari [3]

Sebaliknya, pada malam hari, udara pada permukaan bumi lebih dingin daripada udara di bagian atmosfer. Akibatnya, pada malam partikel udara di atmosfer lebih rapat. Sehingga, kecepatan bunyi dibawah lebih cepat dan menjangkau lebih jauh daripada perambatan di bagian atmosfer. Berdasarkan hukum pembiasan, gelombang mengalami pembiasan mendekati garis normal (N) jika melewati medium yang lebih rapat (permukaan bumi). Akibatnya gelombang suara yang menuju kearah bumi akan dibiaskan menuju arah permukaan bumi (mendekat ke telinga kita). Sehingga, suara yang kita dengar akan terasa lebih jelas jika dibandingkan dengan suara yang kita dengar saat siang hari karena suara menjangkau lebih jauh sehingga sampai ke telinga kita.

Begitulah penjelasan mengapa pada malam hari suara terdengar lebih jelas daripada siang hari.

Sumber:
[1] http://www.iweathernet.com
[2] https://i.stack.imgur.com/Xr8fk.jpg
[3] http://www.rpdp.net/sciencetips_v3/P8C2.htm



Bagaimana bentuk perambatan bunyi?

Bunyi adalah salah satu gelombang longitudinal yang merambat pada suatu medium. Medium yang menjadi perantara perambatan gelombang bisa bisa dalam bentuk udara, cair, dan padat. Gelombang longitudinal adalah suatu bentuk gelombang yang mana arah rambatnya berimpitan atau sejajar dengan arah getarnya. Dalam perambatannya gelombang bunyi terbentuk akibat gaya yang diberikan sumber bunyi kepada partikel udara sehingga terbentuk  pola rapatan dan renggangan. Bunyi terjadi akibat adanya getaran yang ditimbulkan oleh suatu benda. Contoh sumber bunyi yang kita ketahui adalah alat musik seperti: drum, gitar, biola, dll. Akibat bergetar, maka benda tersebut juga melepaskan energi ke udara dan diteruskan oleh partikel-partikel di udara.

Gelombang longitudinal pada bunyi [1]
Strukutur atom zat gas, cair, dan padat [4]
Bagaimana suara bisa merambat pada medium padat?

Perambatan suara pada mainan kaleng dan tali [2]

Perambatan suara pada medium padat [3]

Benda padat terdiri dari partikel/ atom yang tidak bergerak karena mereka terikat satu sama lain pada posisi yang tetap dan mempunyai gaya antarmolekul yang kuat. Oleh karena itu, mereka hanya bisa bergetar dalam posisi tetap dan saling menggetarkan atom lain, hal ini mirip dengan efek domino. Suatu gelombang suara yang dihasilkan oleh sumber getar, akan menyalurkan getaran dari satu partikel ke yang lain, dengan cara menekan atom tetangga sehingga menjadi suatu gelombang yang merambat pada suatu medium dengan penjalaran yang cepat.

Bagaimana suara bisa merambat pada medium cair?

Perambatan suara pada medium cair [3]
Berbeda dengan benda padat, benda cair memiliki partikel-partikel yang dapat bergerak sehingga partikel dapat mengubah posisi dirinya.  Karena posisinya yang dapat bergerak, maka posisi partikel menjadi tidak tetap dan ikatan antar atomnya pun tidak lebih kuat jika dibandingkan dengan benda padat. Ketika terdapat suara yang merambat, getaran akan disalurkan ke partikel lain dalam rentang yang lebih lambat dari zat padat. Hali ini terjadi karena kekuatan Tarik menarik antara partikel dari cairan yang cukup cukup untuk menahan mereka bersama-sama kuat tetapi tidak cukup kuat untuk menahan mereka dalam posisi tetap. Dengan demikian, suara akan melakukan perambatan yang sedikit lebih lambat.

Bagaimana suara bisa merambat pada medium gas?

Proses terbentuknya gelombang longitudinal pada medium udara [1]
Partikel pada medium gas terpisah sangat jauh satu sama lain. Mereka bisa bergetar serta bergerak bebas dan acak ke semua arah. Hal ini disebabkan oleh gaya tarik-menarik antara partikel yang bernilai sangat kecil (hamper tidak ada). Partikel pada gas harus bergerak cukup jauh sebelum mereka bertabrakan dengan partikel lain. Energi suara yang dirambatkan, tidak bisa bergerak secepat ketika molekul tidak bersentuhan satu sama lain. Dengan demikian, ketika partikel gas sangat berjauhan, perjalanan gelombang suara melalui media gas, akan jauh lebih lambat dibandingkan dengan medium cair dan padat. Karena partikel gas ada di mana-mana, maka kita dapat mendengarkan suara dari segala arah.

Kemudian, apakah bunyi dapat merambat di medium hampa?

Perambatan suara pada medium hampa [3]

Astronaut diluar angkasa [5]
Gelombang bunyi tidak dapat merambat dalam ruang hampa karena di ruang tersebut tidak ada partikel-partikel udara. Pada penjelasan diatas, partikel udara berperan penting dalam perambatan bunyi yaitu medium (perantara) sehingga bunyi tak dapat merambat tanpa adanya zat perantara. Di luar angkasa tidak ada partikel yg bisa dipakai sebagai sarana untuk getaran gelombang bunyi menjalar.

Perambatan bunyi pada telinga [6]

Gelombang suara dapat merambat pada berbagai medium, agar dapat didengar oleh telinga, suara merambat melalui udara untuk mencapai telinga kita (gendang telinga). Kita bisa merasakan sensasi karena, gendang telinga akan bergetar akibat resonansi gelombang suara yang kemudian diteruskan oleh tulang maleus, inkus, dan stapes untuk kemudian disalurkan saraf menuju otak. Kita mungkin dapat mendeteksi getaran dari benda padat ataupun riak pada zat cair, itupun telinga hanya dapat mendeteksi suara akibat merambat diudara. Tidak semua gelombang suara diudara dapat didengar oleh manusia, manusia hanya dapat mendengar suara pada rentang 20-20kHz saja. Itupun harus berada pada desibel tertentu bagi kita untuk mendengarnya.

Sumber:
[1] https://tellmewhyfacts.com
[2] http://stkevinsblog.ie/wp-content/uploads/2014/03/TINCAN_PHONE04.png
[3] http://www.daviddarling.info/images2/how_sound_travels.jpg
[4] https://knowitall.org/sites/default/files/soundtravels.png
[5] http://media.gopego.com/media/directory/2012_10/08/space/gopego_astronaut_big.jpg
[6] http://www.familyhealthonline.ca
